製品詳細
起源の場所: 中国
ブランド名: Brans
証明: CNAS
モデル番号: WL-120
ドキュメント: WL-120 Single Point Load Ce...NS.pdf
支払及び船積みの言葉
最小注文数量: 1
受渡し時間: 5～7営業日
支払条件: T/T、ウェスタンユニオン、L/C
供給の能力: 8000個/月
容量: |
50～1000kg |
定格出力: |
2.0±10%mV/V |
結合された正確さ: |
±0.017%F.S. |
推奨される刺激: |
10~15VDC |
橋抵抗: |
420±20Ω |
材料: |
アルミニウム合金 |
ケーブルサイズ: |
フ5×2000mm (カスタマイズ可能) |
安全な過負荷: |
150%FS |
温度: |
-10~40°C |
保護: |
IP66 (カスタマイズ可能) |
プラットフォームマックス: |
800×800mm |
わずかな変位: |
0.3~0.5mm |
容量: |
50～1000kg |
定格出力: |
2.0±10%mV/V |
結合された正確さ: |
±0.017%F.S. |
推奨される刺激: |
10~15VDC |
橋抵抗: |
420±20Ω |
材料: |
アルミニウム合金 |
ケーブルサイズ: |
フ5×2000mm (カスタマイズ可能) |
安全な過負荷: |
150%FS |
温度: |
-10~40°C |
保護: |
IP66 (カスタマイズ可能) |
プラットフォームマックス: |
800×800mm |
わずかな変位: |
0.3~0.5mm |
特徴と用途

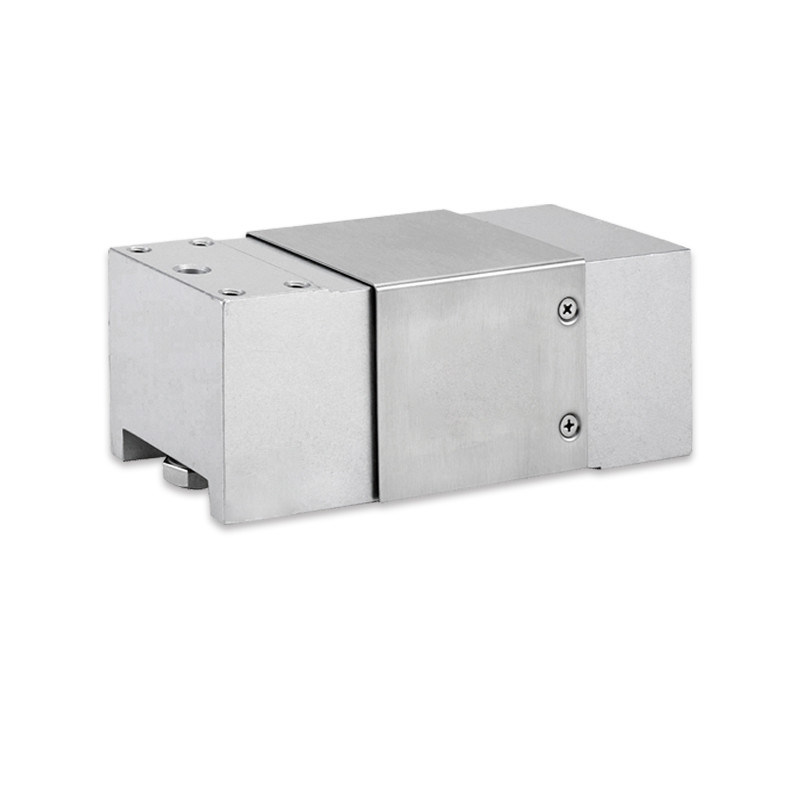

WL-120 は、高強度アルミニウム合金で製造されたシングルポイント ロードセルで、最大プラットフォーム サイズ 800×800mm で 50kg から 1000kg までの範囲の容量向けに設計されています。このシングルポイントロードセルは、動的計量をサポートするコンパクトな構造を特徴としており、建材、液体エネルギー、ガス充填、缶詰、および関連産業用途におけるチェック計量システムに適しています。さまざまなケーブル長やその他のオプションが利用可能です。
このシングルポイントロードセルは、総合誤差 ≤±0.017%FS、非直線性 ≤±0.017%FS、再現性 ≤±0.017%FS を実現します。定格出力は 2.0±10%mV/V、ゼロバランスは ±0.02mV/V、絶縁抵抗は ≥5000MΩ/100VDC です。 10 ～ 15 VDC の推奨励起により、このセンサーは大容量の動的計量環境において安定した再現可能な測定を提供します。
WL-120 は標準で IP66 保護を提供し、カスタマイズ可能なより高い定格も利用できます。 -10℃～40℃で動作し、公称変位範囲は負荷に応じて0.3mm～0.5mmです。標準ケーブルはΦ5mm×2000mmですが、特注の長さも対応可能です。安全な過負荷は 150%FS であり、堅牢なアルミニウム合金構造により、厳しい産業条件下でも長期的な耐久性が保証されます。
典型的なアプリケーション:
建築材料: 袋、ブロック、またはバルク材料の重量チェック
液体エネルギー: 燃料容器の充填と重量検証
ガス充填: プロパン、ブタン、または工業用ガスのシリンダー重量監視
缶詰ライン: 缶詰食品、飲料、またはエアゾールの充填レベル検証
動的重量チェック: コンベヤシステム上での動作中の重量選別
産業用プラットフォームスケール: 最大 800×800mm の計量可能な大型プラットフォーム
仕様:
| 容量 | 50～1000kg |
|---|---|
| 複合エラー | 0.017%FS |
| 非線形性 | 0.017%FS |
| 再現性 | 0.017%FS |
| 定格出力 | 2.0±10%mV/V |
| ゼロバランス | ±0.02%mV/V |
| 絶縁抵抗 | >5000MΩ/DC100V |
| 推奨励起 | DC10～15V |
| 材料 | アルミニウム合金 |
| 動作温度 | -10～40℃ |
| 安全な過負荷 | 150%FS |
| IPクラス | IP66 (カスタマイズ可能) |
| ケーブルサイズ | Ф5x2000mm(カスタマイズ可能) |
寸法(MM):
荷重方向:
配線：
ロードセルの梱包および出荷基準
お客様の場所に安全に到着できるように、ロードセルは慎重に梱包されて発送されます。梱包の手順は以下の通りです。
1. ロードセルは、輸送中の外部損傷から保護するために、頑丈な段ボール箱に入れて発送されます。
2. 箱にはクッション性を高めるための発泡パッドが詰められ、輸送中にロードセルが動くのを防ぎます。
3. ロードセルは湿気やその他の環境要因から保護するためにビニール袋に密封されます。
4. 追加の保護のために気泡緩衝材の層が追加されます。
5. カートンは改ざんを防ぐためにしっかりとテープで留められています。
6. あなたの住所と製品情報を記載した配送ラベルが箱に貼り付けられます。
7. パッケージは、信頼できる運送業者を使用して出荷されます。
配信後のプロトコル:
• 48時間以内の検査を推奨
• 損害賠償請求には、元のパッケージの写真を含める必要があります
