製品詳細
起源の場所: 中国
ブランド名: Brans
証明: CNAS
モデル番号: WL-120
ドキュメント: WL-120 Single Point Load Ce...NS.pdf
支払及び船積みの言葉
最小注文数量: 1
受渡し時間: 5～7営業日
支払条件: T/T、ウェスタンユニオン、L/C
供給の能力: 8000個/月
容量: |
50～1000kg |
定格出力: |
2.0±10%mV/V |
結合された正確さ: |
±0.017%F.S. |
推奨される刺激: |
10~15VDC |
橋抵抗: |
420±20Ω |
材料: |
アルミニウム合金 |
ケーブル: |
フ5×2000mm (カスタマイズ可能) |
安全な過負荷: |
150%FS |
温度: |
-10~40°C |
保護: |
IP66 (カスタマイズ可能) |
プラットフォームマックス: |
800×800mm |
容量: |
50～1000kg |
定格出力: |
2.0±10%mV/V |
結合された正確さ: |
±0.017%F.S. |
推奨される刺激: |
10~15VDC |
橋抵抗: |
420±20Ω |
材料: |
アルミニウム合金 |
ケーブル: |
フ5×2000mm (カスタマイズ可能) |
安全な過負荷: |
150%FS |
温度: |
-10~40°C |
保護: |
IP66 (カスタマイズ可能) |
プラットフォームマックス: |
800×800mm |
特徴と用途

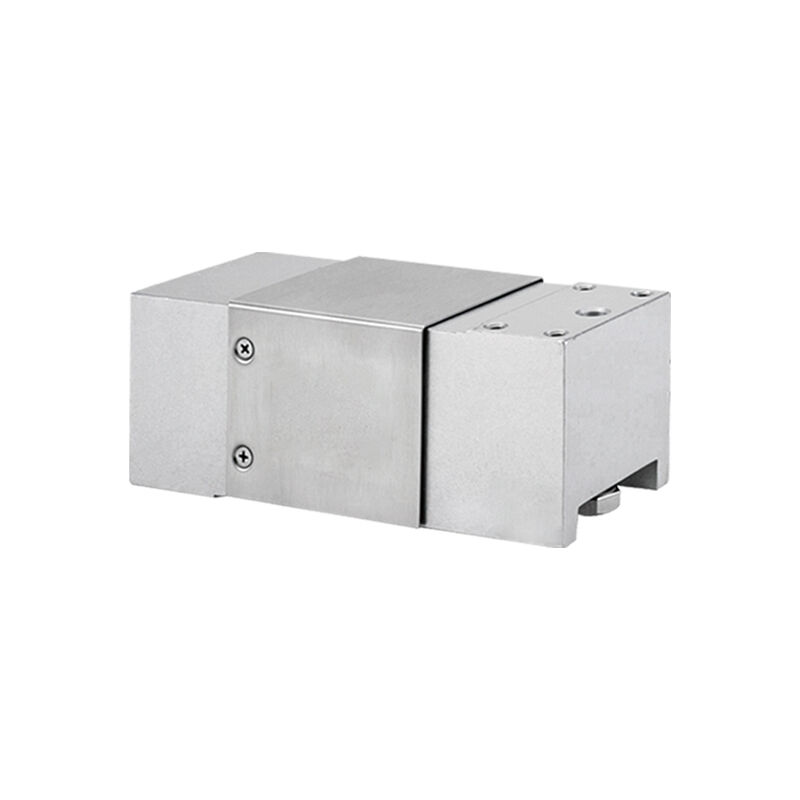

WL-120 は、高強度アルミニウム合金で作られたシングルポイントロードセルで、最大プラットフォームサイズ 800×800mm で 50kg から 1000kg までの広い容量範囲をカバーします。このシングルポイントロードセルは、動的計量をサポートするコンパクトな構造を備えており、建材、液体エネルギー、ガス充填、缶詰、その他の産業用途におけるチェック計量システムに最適です。ケーブル長やその他のオプションは、特定の設置要件に合わせてカスタマイズできます。
このシングルポイントロードセルは、総合誤差≦±0.017%FS、非直線性≦±0.017%FS、再現性≦±0.017%FSを実現しています。定格出力は2.0±10%mV/V、ゼロバランスは±0.02mV/V、絶縁抵抗は≧5000MΩ/100VDCです。 10 ～ 15 VDC の推奨励起により、このセンサーは、要求の厳しい環境における大容量の動的計量作業において、安定した再現性のある測定を保証します。
WL-120 は標準で IP66 保護を提供し、カスタマイズ可能なより高い定格も利用できます。 -10°C ～ 40°C の範囲で動作し、適用される荷重に応じて公称変位範囲は 0.3mm ～ 0.5mm です。標準ケーブルはΦ5mm×2000mmですが、特注の長さもオーダー可能です。安全な過負荷は 150%FS で、堅牢なアルミニウム合金構造により、過酷な産業条件下でも長期の信頼性を実現します。
典型的なアプリケーション:
液体エネルギー充填: 燃料、オイル、化学薬品の容器の重量検証
ガスシリンダーの充填: プロパン、ブタン、または圧縮ガスの重量を監視
缶詰システム: 缶詰食品、飲料、エアロゾルの充填レベル検査
建築資材: セメント袋、ドライミックス、または骨材コンテナの重量チェック
ダイナミック重量チェック: 生産ラインでの高速動作中の重量選別
産業用プラットフォームスケール: 最大 800×800mm までの大型計量システム
仕様:
| 容量 | 50～1000kg |
|---|---|
| 複合エラー | 0.017%FS |
| 非線形性 | 0.017%FS |
| 再現性 | 0.017%FS |
| 定格出力 | 2.0±10%mV/V |
| ゼロバランス | ±0.02%mV/V |
| 絶縁抵抗 | >5000MΩ/DC100V |
| 推奨励起 | DC10～15V |
| 材料 | アルミニウム合金 |
| 動作温度 | -10～40℃ |
| 安全な過負荷 | 150%FS |
| IPクラス | IP66 (カスタマイズ可能) |
| ケーブルサイズ | Ф5x2000mm(カスタマイズ可能) |
寸法(MM):
荷重方向:
配線：
ロードセルの梱包および出荷基準
お客様の場所に安全に到着できるように、ロードセルは慎重に梱包されて発送されます。梱包の手順は以下の通りです。
1. ロードセルは、輸送中の外部損傷から保護するために、頑丈な段ボール箱に入れて発送されます。
2. 箱にはクッション性を高めるための発泡パッドが詰められ、輸送中にロードセルが動くのを防ぎます。
3. ロードセルは湿気やその他の環境要因から保護するためにビニール袋に密封されます。
4. 追加の保護のために気泡緩衝材の層が追加されます。
5. カートンは改ざんを防ぐためにしっかりとテープで留められています。
6. あなたの住所と製品情報を記載した配送ラベルが箱に貼り付けられます。
7. パッケージは、信頼できる運送業者を使用して出荷されます。
配信後のプロトコル:
• 48時間以内の検査を推奨
• 損害賠償請求には、元のパッケージの写真を含める必要があります
