製品詳細
起源の場所: 中国
ブランド名: Brans
証明: CNAS
モデル番号: WL-124
ドキュメント: WL-124 Shear Beam Load Cell...NS.pdf
支払及び船積みの言葉
最小注文数量: 1
受渡し時間: 5～7営業日
支払条件: T/T、ウェスタンユニオン、L/C
供給の能力: 8000個/月
容量: |
50~300kg |
定格出力: |
2.0±0.01mV/V |
複合エラー: |
0.05%F.S. |
推奨される刺激: |
10~15VDC |
橋抵抗: |
385±10Ω |
材料: |
合金鋼 |
ケーブルサイズ: |
フ5.4x6000mm (カスタマイズ可能) |
安全な過負荷: |
120%F.S |
作戦温度。: |
-10~50°C |
保護クラス：: |
IP66 (カスタマイズ可能) |
ゼロバランス: |
±1.00%mV/V |
容量: |
50~300kg |
定格出力: |
2.0±0.01mV/V |
複合エラー: |
0.05%F.S. |
推奨される刺激: |
10~15VDC |
橋抵抗: |
385±10Ω |
材料: |
合金鋼 |
ケーブルサイズ: |
フ5.4x6000mm (カスタマイズ可能) |
安全な過負荷: |
120%F.S |
作戦温度。: |
-10~50°C |
保護クラス：: |
IP66 (カスタマイズ可能) |
ゼロバランス: |
±1.00%mV/V |
特徴と用途

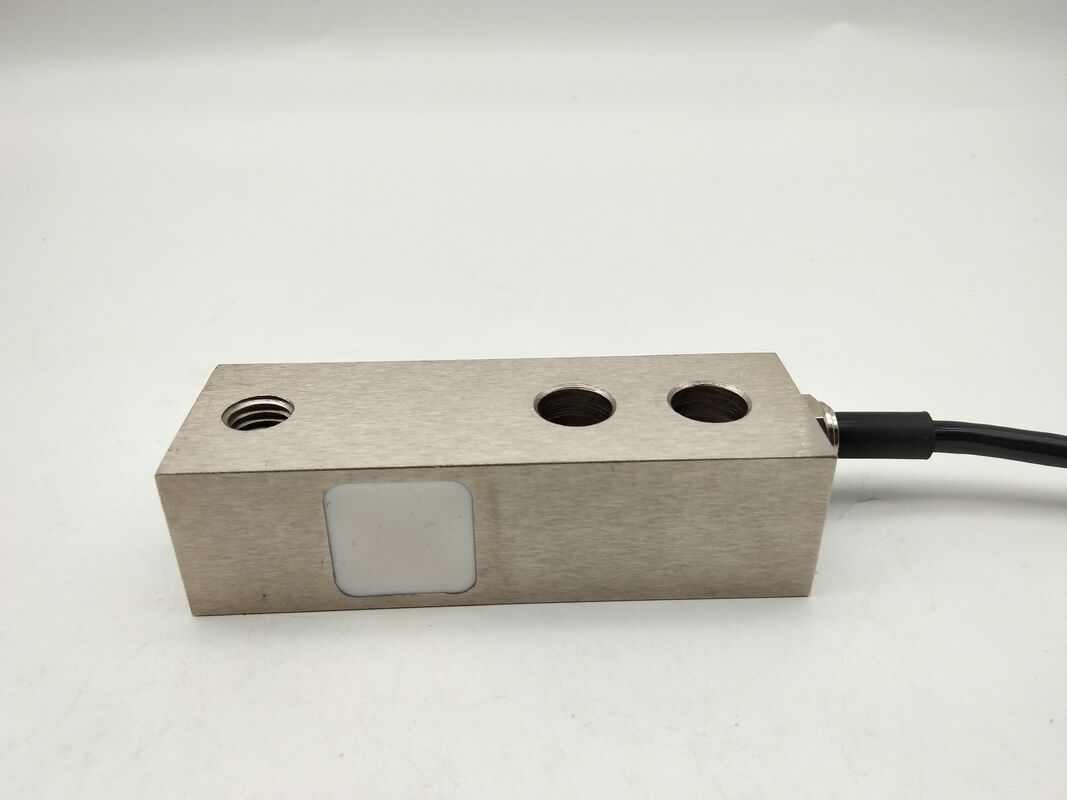

WL-124 は、高張力合金鋼で製造されたシャー ビーム ロードセルで、50kg ～ 300kg の範囲の容量向けに設計されています。このシャービームロードセルは並列接続用に最適化されており、さまざまな超薄型電子トラックスケール、シングルトラッククレーンスケール、ホッパースケール、その他の工業用計量システムに適しています。タンクスケール、バッチスケール、ホッパースケールなどの計量モジュールを装備することもできます。さまざまなケーブル長やその他のオプションが利用可能です。
このシアービームロードセルは、総合誤差 ≤±0.05%FS、非直線性 ≤±0.05%FS、再現性 ≤±0.02%FS を実現します。定格出力は 2.0±0.01mV/V、ゼロバランスは ±1.00%mV/V、絶縁抵抗は ≥5000MΩ/100VDC です。 10 ～ 15 VDC の推奨励起により、このセンサーは過酷な産業用アプリケーションに信頼性の高い測定を提供します。
WL-124 は、標準で IP66 保護を提供し、カスタマイズ可能なより高い定格も備えています。 -10℃～50℃の範囲で動作します。標準ケーブルはΦ5.4mm×6000mmで、特注の長さも対応可能です。安全な過負荷は 150%FS です。合金鋼構造により、高負荷や過酷な条件下でも堅牢な性能が保証されます。
典型的なアプリケーション:
超薄型電子トラックスケール: 車両用の薄型計量
単線クレーンスケール: 吊り荷の頭上計量
ホッパースケール: バルク材料のバッチ計量
タンクスケール: 液体または固体の貯蔵容器の監視
バッチスケール: 工業プロセス向けの正確な成分投与
計量モジュール: カスタム工業用計量システムに統合
仕様:
| 容量 | 50～300kg |
|---|---|
| 複合エラー | 0.05%FS |
| 非線形性 | 0.05%FS |
| 再現性 | 0.02%FS |
| 定格出力 | 2.0±0.01mV/V |
| ゼロバランス | ±1.00%mV/V |
| 絶縁抵抗 | >5000MΩ/DC100V |
| 推奨励起 | DC10～15V |
| 材料 | 合金鋼 |
| 動作温度 | -10～50℃ |
| 安全な過負荷 | 120%FS |
| IPクラス | IP66 (カスタマイズ可能) |
| ケーブルサイズ | Ф5.4x6000mm(カスタマイズ可能) |
寸法(MM):
荷重方向:
配線：
ロードセルの梱包および出荷基準
Brans では、ロードセルが完璧な状態で届くことを保証するために、厳格な梱包プロトコルを実装しています。
1. 多層保護包装
• 一次保護: 各ユニットは防湿バリアフィルムで真空密封されています。
• 二次クッション: ロードセルの輪郭に合わせて成形された高密度 EPS フォーム
• 三次安全性: 強化二重壁段ボール輸送コンテナ
2. 先進の衝撃緩和システム
• PEバブルラップによる多軸振動減衰
• すべての敏感なコンポーネント用のエッジプロテクター
• ISTA 規格に基づく「Fragile」および「This Side Up」ラベル
3. 安全な輸送の保証
• 会社ロゴ入りの不正開封防止セキュリティテープ
• QR追跡機能付きのバーコード付き配送ラベル
• 貨物検証のための発送時の計量認証
4. プレミアムな物流ネットワーク
• DHL/FedEx/UPS と提携して世界をカバー
• SMS/電子メールによるリアルタイム追跡更新
• 当社の物流チームによる年中無休の出荷監視
配信後のプロトコル:
• 48時間以内の検査を推奨
• 損害賠償請求には、元のパッケージの写真を含める必要があります
