製品詳細
起源の場所: 中国
ブランド名: Brans
証明: CNAS
モデル番号: WL-121
ドキュメント: WL-121S Single Point Load C...NS.pdf
支払及び船積みの言葉
最小注文数量: 1
受渡し時間: 5～7営業日
支払条件: T/T、ウェスタンユニオン、L/C
供給の能力: 8000個/月
容量: |
50/100/200/300/500/1000kg |
複合エラー: |
0.017% F.S. |
非線形性: |
0.017% F.S. |
再現性: |
00.01% F.S. |
定格出力: |
2.0±0.002MV/V |
ゼロバランス: |
≤1%mV/V |
絶縁抵抗: |
千万MΩ/100VDC |
推奨される刺激: |
5~15VDC |
材料: |
ステンレス鋼 |
ケーブル: |
Φ6.3×2500mm（カスタム） |
容量: |
50/100/200/300/500/1000kg |
複合エラー: |
0.017% F.S. |
非線形性: |
0.017% F.S. |
再現性: |
00.01% F.S. |
定格出力: |
2.0±0.002MV/V |
ゼロバランス: |
≤1%mV/V |
絶縁抵抗: |
千万MΩ/100VDC |
推奨される刺激: |
5~15VDC |
材料: |
ステンレス鋼 |
ケーブル: |
Φ6.3×2500mm（カスタム） |
特徴と用途

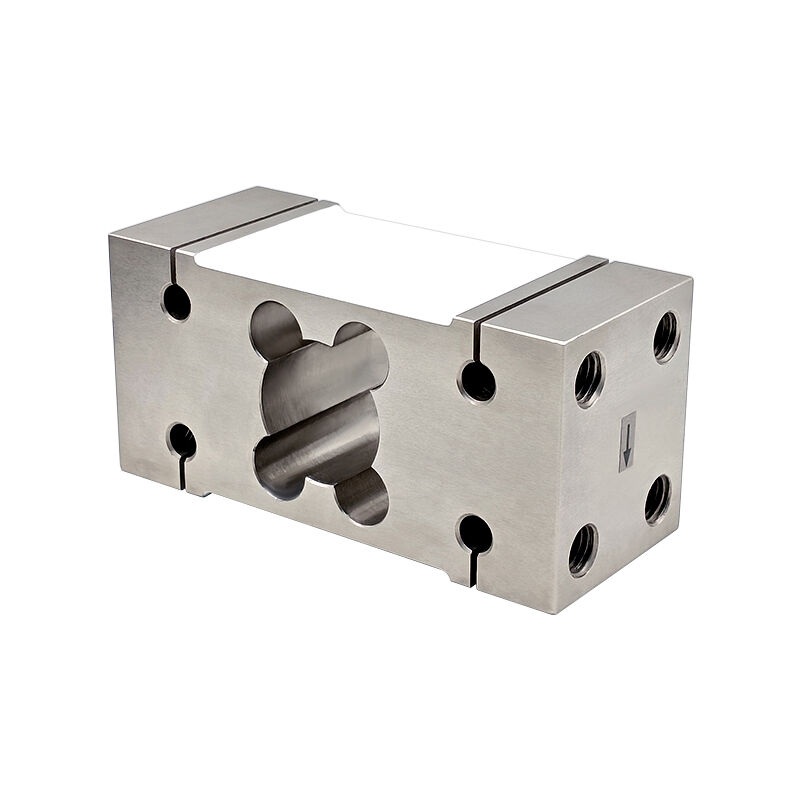

WL-121 はステンレス鋼製のベンディングビームロードセルで、最大プラットフォームサイズ 800×1000mm で 50kg ～ 1000kg の荷重範囲をカバーします。このベンディングビームロードセルは、偏心荷重誤差を補正する機能を備えており、不均一な荷重下で高精度が必要な用途に最適です。ベルトスケール、台秤、電気計量器をはじめ、食品、飲料、製薬などの特殊分野で幅広く使用されています。カスタムのケーブル長やその他のオプションも利用できます。
このベンディングビームロードセルは、総合誤差 0.017%FS、非直線性 0.017%FS、再現性 0.01%FS を実現します。定格出力は 2.0±0.002mV/V、ゼロバランスは 1%mV/V 以下、絶縁抵抗は 5000MΩ/100VDC 以上です。 5 ～ 15 VDC の推奨励起により、このセンサーは幅広い産業条件にわたって安定した再現性のある測定を保証します。
WL-121 は標準で IP67 保護を提供し、カスタマイズ可能なより高い定格も備えています。 -40°C ～ 65°C の拡張温度範囲内で動作します。公称変位は容量に依存します: ≤250kg のモデルではたわみが 0.4mm 未満ですが、500kg のモデルではたわみが 0.4mm 未満です。～2000kgモデルは1.4～たわみ1.5mm。標準ケーブルはΦ6.3mm×2500mmで、特注の長さも対応可能です。安全な過負荷は 150%FS です。ステンレス鋼構造は優れた耐腐食性を備えているため、頻繁な洗浄や過酷な環境に適しています。
典型的なアプリケーション:
食品生産ライン: 動的重量チェックと衛生要件を満たす充填
飲料の瓶詰め: 缶、ガラス瓶、PET 容器の充填レベル制御
医薬品処理: 濡れたエリアでの高精度の投与と錠剤計数
ベルト計量機: バルク固体の材料流量を連続監視
プラットフォームスケールおよびベンチスケール: 最大 800×1000mm のプラットフォームを計量する一般的な工業用スケール
特殊衛生分野: IP67 等級が必要な肉、乳製品、または魚介類の加工
仕様
| 容量 | 50/100/200/300/500/1000kg |
| 複合エラー | 0.017%FS |
| 非線形性 | 0.017%FS |
| 再現性 | 0.01%FS |
| 定格出力 | 2.0±0.002mV/V |
| ゼロバランス | ≤1%mV/V |
| 絶縁抵抗 | ≧5000MΩ/DC100V |
| 推奨励起 | DC5～15V |
| 材料 | ステンレス鋼 |
| 安全な過負荷 | 150%FS |
| 保護クラス | IP67(カスタマイズ可能) |
| 動作温度 | -40～65℃ |
| ケーブルサイズ | Ф6.3x2500mm(カスタマイズ可能) |
寸法(mm)
荷重方向
配線コード
配送と梱包
お客様の場所に安全に到着できるように、ロードセルは慎重に梱包されて発送されます。梱包の手順は以下の通りです。
1. ロードセルは、輸送中の外部損傷から保護するために、頑丈な段ボール箱に入れて発送されます。
2. 箱にはクッション性を高めるための発泡パッドが詰められ、輸送中にロードセルが動くのを防ぎます。
3. ロードセルは湿気やその他の環境要因から保護するためにビニール袋に密封されます。
4. 追加の保護のために気泡緩衝材の層が追加されます。
5. カートンは改ざんを防ぐためにしっかりとテープで留められています。
6. あなたの住所と製品情報を記載した配送ラベルが箱に貼り付けられます。
7. パッケージは、信頼できる運送業者を使用して出荷されます。
荷物が発送されると、配送状況を監視するための追跡番号が届きます。遅延やトラブルを避けるため、配送先に誰かが荷物を受け取れるようにしてください。
